آیا می دانید اورلود چیست؟ اورلود یخچال و کولر گازی
شاید کلمه اورلود یخچال به گوشتان خورده باشد و از خودتان پرسیده باشید که اصلا اورلود به چه معناست و چه کاری انجام می دهد و یا با این کلمه آشنایی دارید و میخواهید اطلاعات مختصری در مورد آن داشته باشید. در این مطلب قصد داریم تا تمامی اطلاعات مورد نیاز در مورد اورلود و وظیفه آن در یخچال و کولر های گازی را به شما عزیزان شرح دهیم. پس با ما تا انتهای این مقاله همراه باشید.

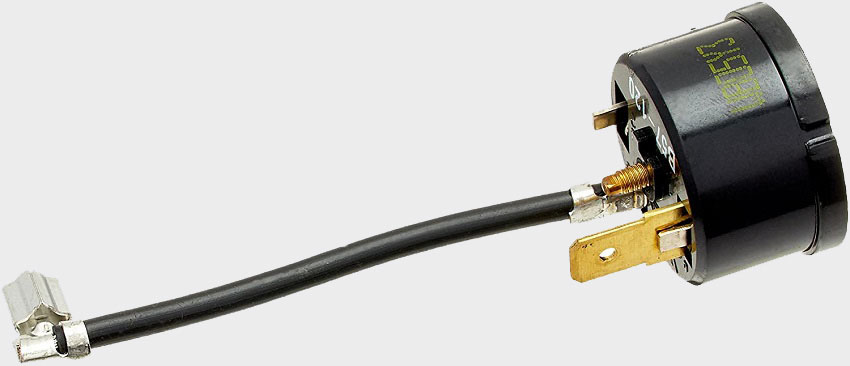

آیا می دانید اورلود چیست؟
معنای لغوی کلمه اورلود یا خازن محافظ بار (overload protector)، به معنی محافظت از جریان اضافی است. اورلود قطعه ای است که در تمامی لوازم الکترونیکی منزل برای جلوگیری از ایجاد آسیب به لوازم، سوختن و یا خطرات ناشی از افزایش بار پیش بینی نشده استفاده می شود.
معرفی انواع اورلود و نحوه عملکرد هر یک از آنها
به صورت کلی اورلود قطعه ای اتوماتیک جهت محافظت از مدار در برابر جریان اضافی و یا دمای بیش از حد است. اورلود را می توان به دو نوع حرارتی و مغناطیسی تقسیم بندی نمود که با توجه به شرایط موجود و نوع دستگاه یا وسیله مورد استفاده، میتوان تصمیم گرفت که کدام نوع از اورلود ها را در دستگاه تعبیه نمود. از جمله اورلود های شناخته شده در بازار که تعمیرکاران مجرب و ماهر بسیار از آنها استفاده می کنند می توان به اورلود یخچال و فریزر، اورلود کولر گازی و موارد دیگر اشاره کرد.
اورلود حرارتی
مدل اورلود حرارتی، انواع طرح های مختلفی مورد استفاده قرار می گیرد که از شناخته شده ترین و متداول ترین نوع آنها مدل بی متال می باشد. این نوع از اورلود ها به شکل سری با موتور یخچال نصب می شود و نحوه عملکرد آن بدین گونه است که دو فلز از جنس متفاوت در کنار یکدیگر به هم متصل می شوند و به عنوان یک کلید (در کنار دو پایه ثابت) استفاده می شوند.
با افزایش دما دو فلز گرم شده و منبسط می شوند. چون فلز ها متفاوت هستند، انبساط دمایی آنها نیز متفاوت است. پس با تغییر حالت سبب زاویه گرفتن و جدا شدن یک سمت از پایه می شود. بدین شکل اورلود مانند یک کلید اتوماتیک عمل کرده و به هر دلیلی با افزایش دما (چه افزایش دمای محیط یا دستگاه و یا اضافه بار که باعث گرم شدن سیم و خود اورلود می شود) مدار را تا زمان عادی شدن شرایط و کاهش دما قطع نگه می دارد.
این قطعه در اکثر قطعه های الکترونیکی استفاده می شود. به عنوان مثال در المنت سشوار یک اورلود وجود دارد که در صورت افزایش نامعقول دما به هر دلیل مثلا نرسیدن هوا یا افزایش جریان، جریان را قطع کرده و مانع از سوختن المنت و آتش گرفتن سشوار و یا آسیب جدی به مو می شود.
اورلود مغناطیسی
اورلود مغناطیسی یک نوع اورلود بوبینی می باشد. این اورلود برخلاف اورلود حرارتی تنها به جریان بیش از حد تنظیم شده واکنش نشان می دهد. با عبور جریان بیش از حد مجاز میدان مغناطیسی جهت قطع برق مدار (به صورت مکانیکی) ایجاد می کند.
این مدل اورلود استفاده های دیگری مانند کلید های خودکار برای جلوگیری از ادامه یافتن اتصال کوتاه مورد استفاده قرار می گیرد. فیوز های برق نیز از نوع اورلود مغناطیسی می باشند. از آنجایی که طراحی ایده آل یک مدار (سیم کشی منزل، سیم کشی یخچال حتی مدار های الکترونیکی) این است که هیچ گونه اتصال کوتاهی رخ ندهد و در اکثر موارد نمی توان از این اتفاق جلوگیری کرد، پس در این موقعیت ها بهتر است که اتصال کوتاه سریعا قطع شود. در نتیجه نمی توان از اورلود حرارتی بهره گرفت زیرا افزایش دمای رله بی متال به زمان طولانی نیاز دارد.
اورلود مغناطیسی دارای یک هسته مغناطیسی (آهنربا) که دور آن سیم پیچی شده می باشد. با عبور بیش از اندازه تعریف شده برق، در سیم پیچ اورلود نیروی الکترومغناطیس ایجاد شده و سبب کشیده شدن اهرم قطع و وصل اورلود می شود. بدین صورت اورلود جریان مدار را به شکل مکانیکی تا زمانی که به طور دستی دوباره برقرار نشود، قطع می کند.
این نوع اورلود عمدتا به صورت تکی استفاده نمی شود و معمولا به همراه اورلود حرارتی به صورت سری استفاده می شود. بدین شکل قطع اورلود مغناطیسی در هنگام اتصال کوتاه مدار، از سوختن قطعه بی متال جلوگیری می کند.
مدل های مختلف اورلود کولر گازی
اورلود در کولر گازی به دو صورت تعبیه می شود. اورلود داخلی یا اینترنال (Internal) و اورلود خارجی یا اکسترنال (External) از مدل هایی است که در کولر گازی مورد استفاده قرار می گیرند. به صورت کلی اورلود های خارجی یا اکسترنال را در کولر های گازی مدل قدیمی تر مورد استفاده قرار می گرفتند.
در این مدل از اورلود ها، ساختار قرارگیری آنها در مدار به شکل سری است که با سیم com به صورت مشترک با هم بسته می شوند. اما در کولر های گازی مدل جدیدتر اورلود به صورت داخلی یا اینترنال در داخل کمپرسور بسته می شود و به راحتی قابل دسترس نخواهد بود.

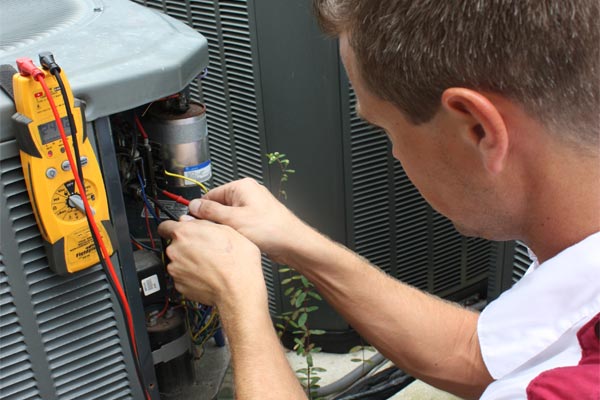

علت اورلود کمپرسور کولر گازی
کمپرسور را می توان قلب تپنده کولر گازی دانست. چرا که مهم ترین قسمت کولر بوده و وظیفه فشرده کردن مایع مبرد و انتقال آن به سیستم خنک کننده را دارد و این انتقال مایع مبرد باعث خنک شدن هوای محیط منزل شما می شود. در اثر کار کردن کمپرسور گرمای زیادی ایجاد می شود که یکی از علل آن می تواند اورهیت یخچال باشد. در ادامه علت های اورلود کولر گازی را اشاره خواهیم کرد.
- نشتی مایع مبرد
در صورتی که مایع مبرد داخل کمپرسور و سیستم خنک کننده کاهش یابد، موتور یخچال مجبور می شود که بیشتر کار کرده تا اثر مبرد کاهش یافته را جبران کند.
اگر احساس میکنید کولر شما بدون وقفه کار می کند و در سیستم کولر نشتی مبرد وجود دارد، از یک تکنسین با تجربه برای تعمیر دستگاه خود کمک بگیرید و مشکل به وجود آمده رفع شود و پس از آن گاز کولر را شارژ کنید.
آلوده و کثیف بودن فیلتر های هوا
جریان مناسب هوا یکی از اصلی ترین و مهم ترین فاکتور های مورد نیاز برای سیستم سرمایشی کولر های گازی است. اگر به هر دلیلی از جمله گرد و غبار و یا آلودگی فیلتر هوای کولر گازی دچار گرفتگی شود، به کمپرسور فشار مضاعف وارد می شود چرا که نیاز است برای خنک کردن محیط، کمپرسور بدون وقفه کار کند.
هر چقدر که پاکسازی و تمیز کردن فیلتر هوای کولر گازی خود را به تاخیر بیندازید، فیلتر کثیف تر شده و فشار مضاعف روی کمپرسور هر لحظه بیشتر خواهد شد.
این افزایش فشار تا زمان تمیز کردن فیلتر هوا روند صعودی خواهد داشت بنابراین بهتر است هر چه سریعتر اقدام به تمیز کردن فیلتر ها نمایید و یا در صورت نیاز آن را تعویض نمایید. بررسی و سرویس سالیانه عملکرد دستگاه را بهبود می بخشد.
- نرسیدن جریان برق مناسب به کولر گازی
برای اینکه کمپرسور بهترین کارکرد خود را داشته باشد، نیاز است تا مقدار مناسبی انرژی به آن وارد شود و تامین این انرژی بر عهده قطعات الکتریکی موجود در واحد کمپرسور است. بروز هرگونه مشکل یا فرسودگی در اثر استهلاک در این قطعات باعث می شود تا مشکلات الکتریکی ایجاد شده و در کمپرسور اتصال کوتاه رخ دهد.
- بروز مشکل در یونیت بیرونی کولر گازی
به مرور زمان گرد و خاک و اجسامی مانند چوب و برگ خشک شده در یونیت بیرونی کولر گازی جمع می شود که این آلودگی ها مانع از عبور جریان هوا در یونیت شده و باعث اورلود در کمپرسور می شود. بنابراین توصیه می شود یونیت بیرونی کولر های گازی را به صورت سالانه مورد بازبینی قرار داده و آن را تمیز کنید.
اورلود یخچال و فریزر
اورلود یخچال و فریزر در حقیقت قطعه ای محافظتی است که بر روی کمپرسور نصب می شود و از وارد شدن صدمات جدی و جبران ناپذیر الکتریکی و حرارتی به موتور یخچال و فریزر جلوگیری می کند. وظیفه اصلی اورلود در یخچال در این است که هرگاه افزایش بار در سیستم به وجود بیاید، جریان ورودی به کمپرسور را قطع کرده و موتور یخچال خاموش می شود.
اورلود در یخچال با پایه مشترک کمپرسور (کنتاکت c) به صورت سری بسته می شود. اورلود استفاده شده در یخچال عمدتا به صورت حرارتی بوده و در اثر کار زیاد کمپرسور و افزایش دما یا افزایش شار جریان به طور ناگهانی، باعث می شود صفحات اورلود بی متال از هم جدا شده و جریان ورودی به کمپرسور قطع و از مدار خارج می شود.
علت اورلود یخچال
علت های زیادی وجود دارد که باعث به وجود آمدن اورلود در یخچال می شود. از جمله این علل می توان به کاهش یا افزایش ولتاژ، نشت و کاهش یافتن مایع مبرد داخل یخچال، خراب شدن ترموستات یخچال، گرمای بیش از اندازه محیط آشپزخانه و بروز ایراد در کمپرسور نام برد.
زمانی که اورلود یخچال اتفاق می افتد، خونسردی خود را حفظ کنید. در ابتدا به موتور یخچال فرصت دهید تا دمای آن و یا کمپرسور یخچال کاهش یابد و سپس اقدامات لازم را برای خارج کردن یخچال از این وضعیت را انجام دهید. اگر صرفا اورلود به خاطر دمای بالای کمپرسور اتفاق افتاده باشد، با کاهش دمای کمپرسور، اورلود به حالت برگشته و موتور یخچال به کار می افتد.
اما اگر پس از خنک شدن کمپرسور، اورلود به حالت قبل باز نگردد و موتور یخچال همچنان خاموش باشد، حتما مشکلی در یخچال به وجود آمده است که باید بررسی شود. این مشکل می تواند علت های بسیاری داشته باشد بنابراین توصیه می شود از یک تعمیرکار متخصص برای تعمیر و عیب یابی یخچال خود کمک بگیرید.
آزمایش عملکرد اورلود یخچال
برای آزمایش عملکرد اورلود یخچال می توانید از یک مولتی متر ساده (Multimeter) استفاده کنید و مراحل زیر را به ترتیب انجام دهید.
- قبل از انجام هرگونه کاری باید یخچال فریزر را خاموش کرده و دو شاخه آن را از برق بکشید.
- معمولا اورلود حرارتی را می توان در کنار رله PTC و پایه های کمپرسور پیدا کرد. برای جدا کردن اورلود کمپرسور می توانید در ابتدا رله را از کمپرسور جدا کرده و سپس اورلود را جدا کنید.
- برای تست سالم بودن اورلود می توانید مولتی متر را روی حالت تست اتصال مدار و یا تست دیود (connectivity) تنظیم نموده و پس از جدا کردن سیم ها از پایه، بر روی پایه ها قرار دهید.
- برای تست با استفاده از مولتی متر، یکی از سیم های مولتی متر را روی یکی از پایه های اورلود قرار داده و سیم دیگر را روی پایه دیگر قرار دهید.
- اگر قطعه سالم باشد، مولتی متر آلارم می دهد و اتصال برقرار می شود. این به معنی آن است که مدار سالم بوده و نیازی به تعویض قطعه نمی باشد.
- اگر اتصالی رخ ندهد و یا مولتی متر آلارم ندهد، مدت زمانی را صبر کرده و دوباره این مراحل را تکرار کنید. زیرا ممکن است به دلیل دمای بالای اورلود اتصال قطع باشد و با هم دما شدن با محیط اتصال برقرار شود.
- اگر دوباره اتصالی صورت نگرفت، نیاز به تعویض اورلود یخچال می باشد.
