آموزش نصب کولر گازی اینورتر ال جی (LG)

آموزش نصب کولر گازی اینورتر ال جی (LG)

فصل تابستان یکی از بهترین فصل های بازار گرمی کولرهای گازی می باشد. در این فصل افراد اکثرا به خرید، تعمیر و سرویس کولر گازی خود می پردازند. اگر شما هم جز افرادی هستید در فصل تابستان قصد خرید کولر گازی را دارید بهتر است به این مقاله دقت داشته باشید و تا آخر این مقاله همراه ما باشید.

  • خرید کولر گازی یک طرف و در طرف دیگر آن نصب اولیه ی کولر گازی می باشد. شاید به این موضوع توجه داشته باشید که نصب اولیه کار بسیار سختی می باشد و شما به تنهایی نمی توانید تمامی مراحل را به راحتی طی کنید و نیاز دارید تا با متخصصان نصب کولر گازی تماس حاصل نمایید.
  • برخی از افراد در این زمینه اندکی مهارت دارند و میخواهند کولر گازی را خودشان نصب کنند. برای نصب کولر گازی برای اولین بار بهتر است این مقاله را تا پایان مطالعه نمایید. هدف از نصب اولیه فقط نصب بعد از خرید نمی باشد و افرادی که تغییر مکان نیز می دهند هنگامی که می خواهند کولر گازی را نصب کنند باید همان مراحل نصب اولیه را طی کنند.
  • توصیه ی ما به شما این می باشد که در صورتیکه در این خصوص تجربه ی کاری و فنی ندارید بهتر است از دستکاری کولر گازی به شدت بپرهیزید زیرا دستکاری بی مورد شما باعث می شود تا کولر گازی به شدت آسیب ببیند و این برای شما هزینه بر و زمان بر خواهد بود. بهتر است در این صورت از دستکاری بپرهیزید و از متخصصان کمک بگیرید.

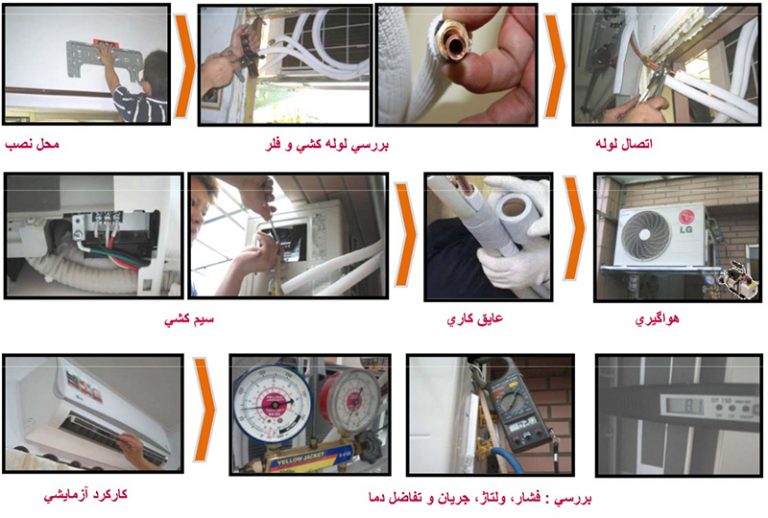

نصب مراحل نصب کولر گازی اینورتر ال جی (LG)

در محل نصب باید اقدامات نصب پلیت، سوراخ کاری، تنظیمات داخلی سپس تنظیمات بیرونی صورت بگیرد

حین انجام لوله کشی کولر گازی باید احتیاط کرده سپس فرایند، بررسی طول استاندارد، فلر کاری تمامی اتصالات و در آخر جوشکاری باید صورت بگیرد.

برای کار سیم کشی باید ابتدا مشخصات سیم کشی در نظر گرفته شود سپس اتصال سیم صورت گرفته و موارد نادرست تشخیص داده شود.

برای عایق کاری پوشاندن لوله ها و تخلیه لازم و ضروری می باشد.

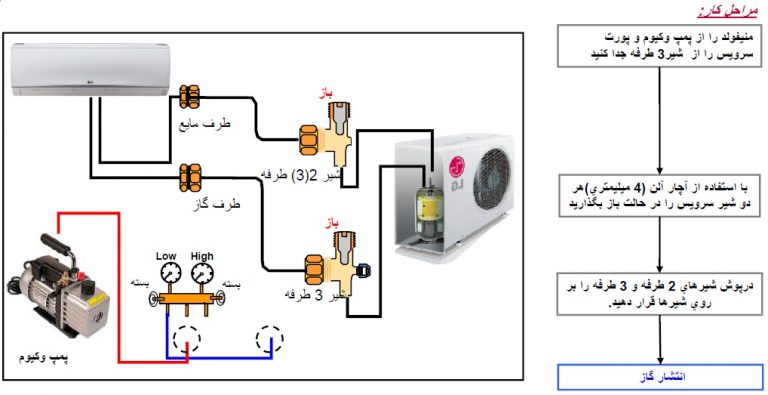

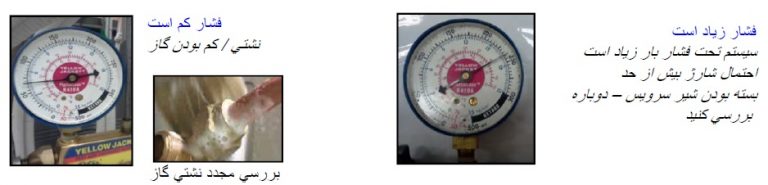

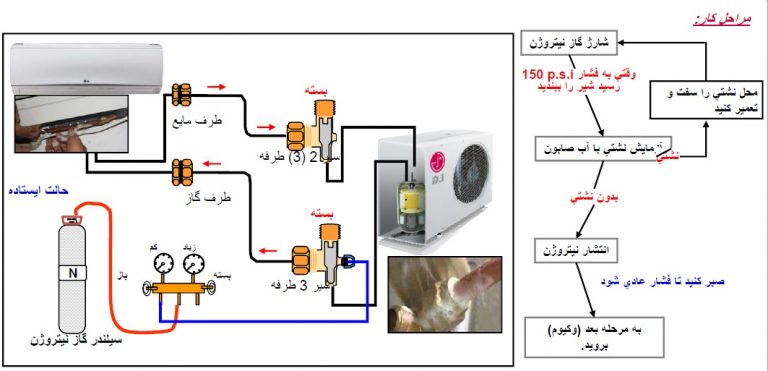

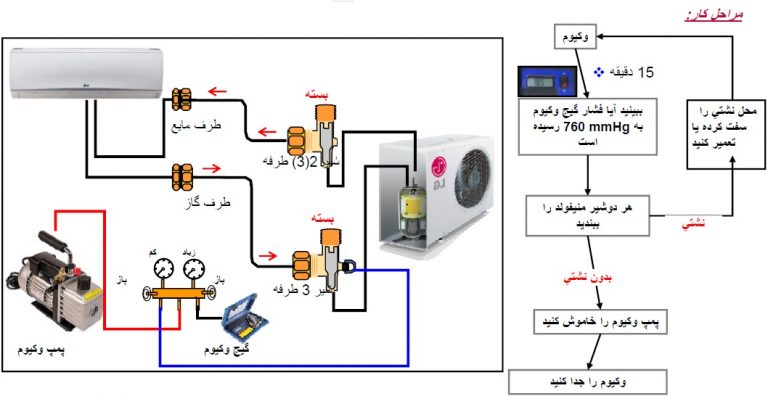

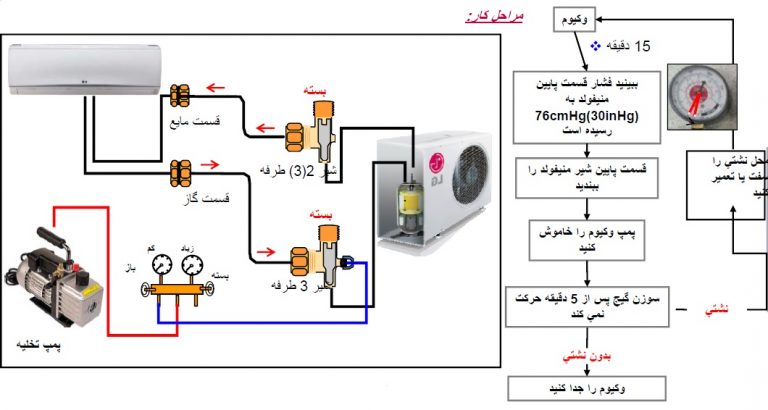

در ایجاد وکیوم (خلاء) بررسی نشتی اولیه سپس وکیوم کاری و شارژ مجدد صورت می گیرد و پایان.

در امور پایانی نیاز می باشد تا قطعات داخلی و بیرونی و سپس بررسی درین (تخلیه) صورت می گیرد.

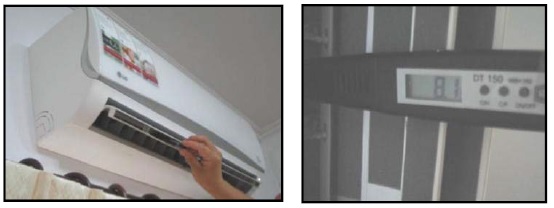

در بررسی کارکرد آزمایشی کولر گازی محل مورد نظر نصب بررسی شده سپس علائم چک می شود.



نصب کولر گازی اینورتر ال جی

ابزارهای مورد نیاز برای نصب کولر گازی اینورتر ال جی

  • برای نصب اولیه و بررسی کارکرد صحیح بعد از نصب برخی از ابزار آلات نیاز می باشد. شما برای نصب اولیه و بررسی های اولیه باید حتما این لوازم را داشته باشید و در صورتی که این ابزارآلات را ندارید بهتر است از متخصصان نصب کمک بخواهید.
  • متخصصان نصب کولر گازی نیز تمامی این ابزار آلات را با خود حین مراجعه به محل حمل میکنند تا کار نصب کولر گازی شما را به درستی انجام دهند.
  • بهتر است به این موضوع دقت داشته باشید که برخی از ابزار لازم برای سیستم های R22 در مورد R410A مورد نیاز نمی باشد و بهتر است این موارد توسط متخصصان نصب کولر گازی رعایت شود.



نامشکلنام شکل
پمپ وکیومآموزش نصب کولر گازی اینورتر ال جی (LG)پیچ گوشتی و آچار فرانسهآموزش نصب کولر گازی اینورتر ال جی (LG)
مولتی مترآموزش نصب کولر گازی اینورتر ال جی (LG)متر و کاترآموزش نصب کولر گازی اینورتر ال جی (LG)

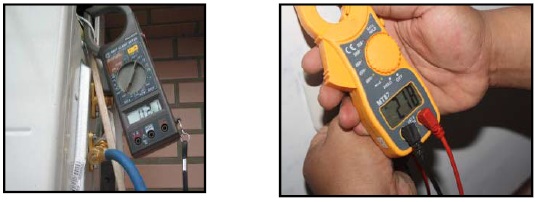

آمپر مترآموزش نصب کولر گازی اینورتر ال جی (LG)انبردست، سیم چینآموزش نصب کولر گازی اینورتر ال جی (LG)
گیج منیفولد برای R410Aآموزش نصب کولر گازی اینورتر ال جی (LG)آچار آلنآموزش نصب کولر گازی اینورتر ال جی (LG)
ترمومترآموزش نصب کولر گازی اینورتر ال جی (LG)دریلآموزش نصب کولر گازی اینورتر ال جی (LG)
سری ابزار فلرآموزش نصب کولر گازی اینورتر ال جی (LG)نوار وینیلآموزش نصب کولر گازی اینورتر ال جی (LG)
کپسول R410Aآموزش نصب کولر گازی اینورتر ال جی (LG)نردبان و ترازآموزش نصب کولر گازی اینورتر ال جی (LG)

محل نصب کولر گازی اینورتر ال جی

محل نصب کولر گازی کی از مهمترین نکات در نصب کولر گازی می باشد و باید مکانی را برای کولر گازی انتخاب کنید تا کولر گازی در بهترین شرایط خود باشد. حین نصب کولر گازی باید محلی را در نظر گرفت که:



  • بخار و گرما در اطراف دستگاه به طور کلی وجود نداشته باشد. در صورتی که گرما یا بخار در اطراف کولر گازی وجود داشته باشد در این صورت ظرفیت سرمایش کولر گازی به کمترین حد خود می رسد و این برای شما بد است.
  • انعکاس گرمای کندانسور حتما از محیط خارج شود و در حصار نماند زیرا در این ورت گرما به خود کولر برمی گردد و این باعث می شود عملکرد سیستم بسیار ضعیف شود.
  • کولر گازی کمترین میزان ارتعاش و صدا را داشته باشد تا صدای ناهنجار از خود ایجاد نکند که باعث سلب آرامش خانه و اطرافیان شود.



محل نصب کولر گازی اینورتر ال جی



نکات مهم محل نصب کولر گازی:



  • اگر کولر گازی را در ارتفاعات بالا نصب می کنید بهتر است از محکم بودن و ثبات پایه ها اطمینان حاصل کنید. (اقدامات ایمنی)

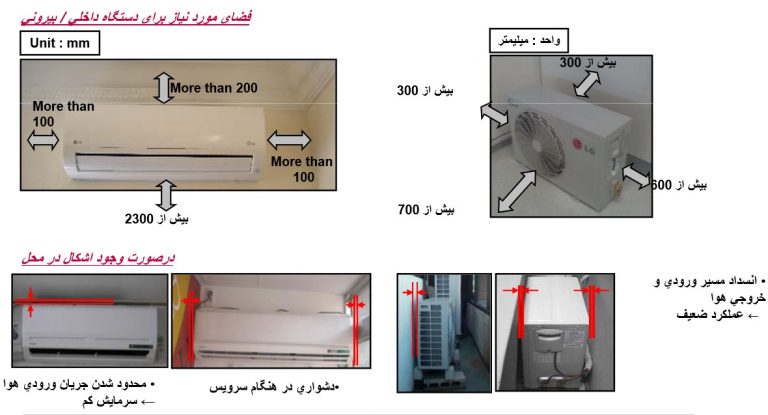

  • زمانی که کولر گازی را نصب میکنید فضای کافی در اطراف کولر گازی در نظر بگیرید تا در صورت بروز مشکل به راحتی بتوانید ان را سرویس یا تعمیر کنید.

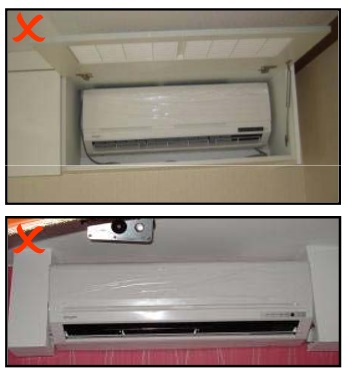

اشکال در محل نصب کولر گازی اینورتر ال جی

وجود اشکال در نصب بیرونی کولر گازی دارای عواقب بسیار زیادی می باشد. هنگامی که دستگاه های بیرونی کولر گازی روی هم یا پشت سر هم نصب شوند در کولر گازی مشکلاتی به وجود می آید. این مشکلات شامل:

  • صدای ناهنجار
  • ارتعاشات
  • سختی در حین تعمیر یا سرویس
  • موارد ایمنی

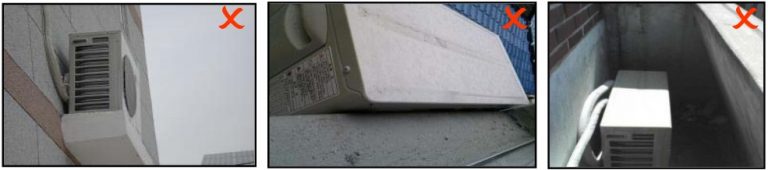

محل نصب کولر گازی اینورتر ال جی



نکات مهم محل نصب کولر گازی:

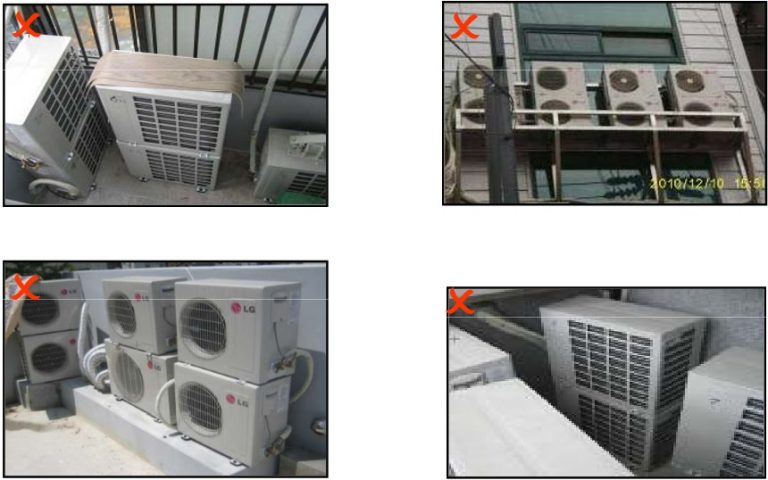

  1. بهترین فضا را برای نصب سیستم بیرونی کولر گازی در نظر بگیرید.
  2. تا جایی که می توانید از نصب دستگاه بیرونی در جاهای تنگ و کوچک بپرهیزید.

در صورت وجود اشکال در محل نصب کولر گازی اینورتر ال جی: دستگاه هوای داغی را که تخلیه کرده است دوباره دریافت میکند و این برای کولر بسیار خطرناک می باشد و باعث می شود دستگاه فشار زیادی را تحمل کند. در این صورت دستگاه هس خاموش و روشن می شود. این عامل باعث می شود عملکرد کولر گازی بسیار ضعیف شود.

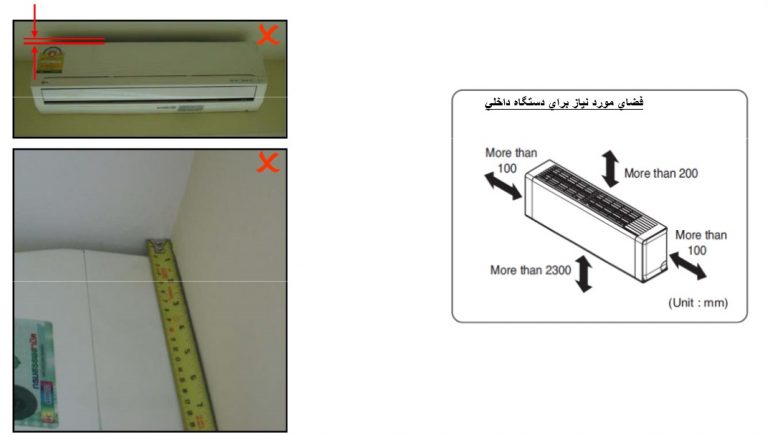

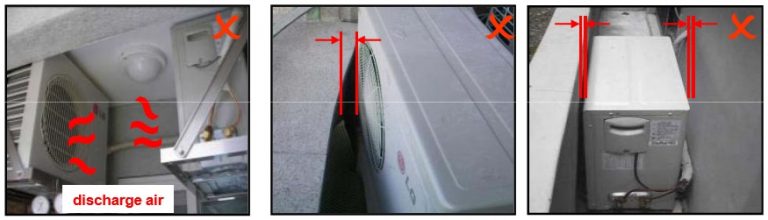

محل نصب کولر گازی اینورتر ال جی



نکات مهم محل نصب کولر گازی

هنگامی که کولر گازی را نصب میکنید حین انتخاب مکان مورد نظر مشخصات فضا را در نظر داشته باشید.

در صورت وجود اشکال در محل نصب کولر گازی اینورتر ال جی: مجرای مخصوص کندانسور که هوای گرم را دور میکند مسدود می شود. در این صورت فشار بر روی دستگاه زیاد می شود و این باعث می شود کولر گازی پشت سرهم روشن و خاموش شود در نتیجه عمل سرمایش و گرمایش کولر گازی بسیار ضعیف می شود.



محل نصب کولر گازی اینورتر ال جی



نکات مهم محل نصب کولر گازی

حتما و به صورت دوره ای محل ورودی و خروجی هوای کولر گازی را بررسی کنید تا از مسدود نبودن آن مطمئن شوید. مسدود شدن این مجرا باعث عملکرد ضعیف کولر گازی می شود.

برای اینکه این اختلالات و مشکلات پیش نیاید، حتما فضای مورد نیاز و لازم برای نصب کولر گازی را مد نظر بگیرید.

در صورت وجود اشکال در محل نصب کولر گازی اینورتر ال جی: احتمال دارد تا مجرای ورودی هوای اپراتور مسدود شده و باعث موارد و اشکالات زیر شود:

  • ضعف دستگاه در عمل سرمایش و گرمایش
  • ایجاد سر و صدای نامناسب



محل نصب کولر گازی اینورتر ال جی



نکات مهم محل نصب کولر گازی:

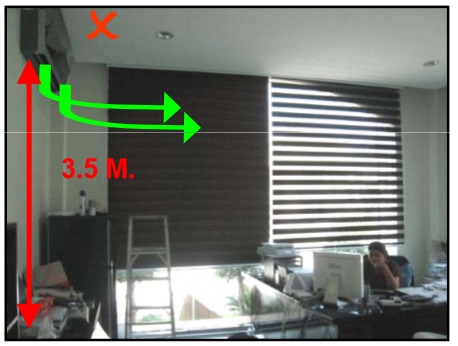

در زمانی که می خواهید محل نصب کولر گازی را انتخاب کنید حتما فضای ایمنی و سرویس دستگاه را نیز مد نظر داشته باشید.

در صورت وجود اشکال در محل نصب کولر گازی اینورتر ال جی: در صورتی که محل نصب دستگاه در ارتفاع بلند انتخاب شود امکان بروز موارد و مشکلات زیر وجود دارد:

  • عدم توزیع خوب و قابل قبول هوای خارج شده از دستگاه
  • تضعیف عملکرد سرمایش و گرمایش دستگاه
  • سخت شدن انجام سرویس های دوره ای و تعمیراتی دستگاه
  • ممکن است باعث بروز مشکلات ایمنی شود.

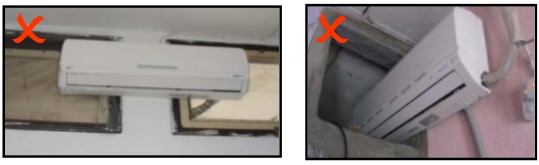

محل نصب کولر گازی اینورتر ال جی محل نصب کولر گازی اینورتر ال جی محل نصب کولر گازی اینورتر ال جی

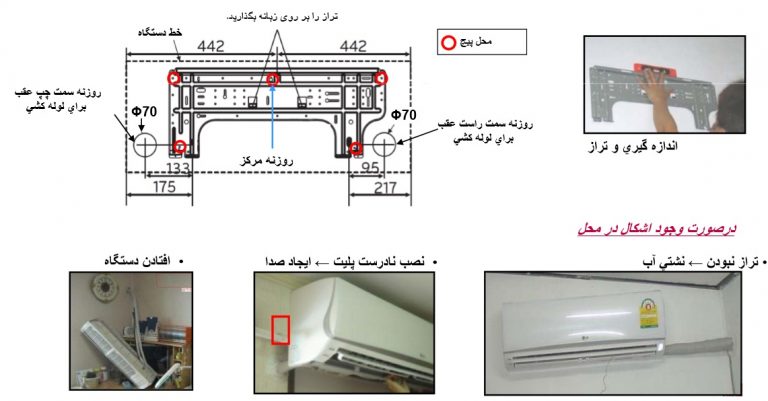

در هنگام انتخاب محل نصب کولر گازی اینورتر ال جی و یا دیگر مدل های کولر گازی و اسپیلت حتما به موارد زیر توجه کنید:

  • برای انتخاب محل نصب مناسب برای کولر گازی حتما باید دیواری با استحکام بالا و ارتعاشات کم انتخاب شود تا تحت هیچ شرایطی امکان سقوط کولر گازی و ضربه وارد کردن به دستگاه و منزل وجود نداشته باشد.
  • پس از انتخاب دیوار مناسب برای آسان شدن سیم کشی و لوله کشی دستگاه دیوار را اندازه گیری نموده و مرکز دیوار را علامت گذاری کنید.
  • با استفاده از ابزار آلات تراز پلیت را کاملا صاف و افقی کنید. در صورت وجود شیب و مایل شدن پلیت امکان بروز نشتی وجود دارد.

مراحل انجام کار

نصب کولر گازی اینورتر ال جی

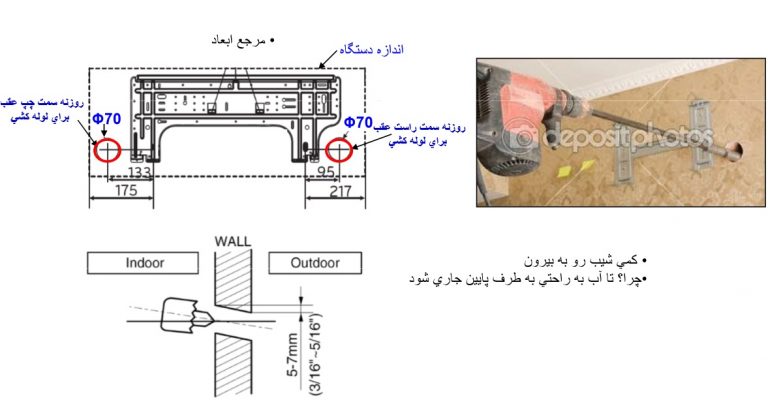

در این مرحله از کار نصب کولر گازی اینورتر ال جی:

  • با استفاده از ابزار core drill سوراخی را در دیوار با قطر 70 میلیمتر ایجاد کنید.
  • سوراخ های ایجاد شده در چپ و راست باید مایل باشند تا برای جریان یافتن صحیح آب شیب رو به بیرونی داشته باشند.



نصب کولر گازی اینورتر ال جی

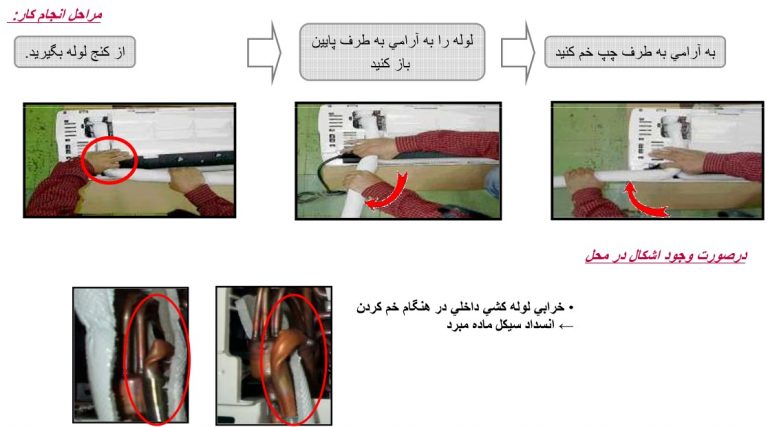

نحوه خم کردن صحیح لوله

  • برای جلوگیری از خرابی کنج لوله کشی را گرفته و فشار داده، از آن به عنوان مرکز چرخش استفاده کنید.
  • برای اینکه لوله خم شده منجر به گرفتگی سیکل نشود هنگام خم کردن آن به پایین یا سمت چپ به آرامی عمل کنید.



نصب کولر گازی اینورتر ال جی



  • هنگامی که مشتری درخواست می کند لوله کشی از داخل دیوار عبور داده شود دیوار را سوراخ کنید.
  • برای خم کردن لوله اتصالات از بست لوله استفاده کنید.
  • جانب احتیاط را در زمان خم کردن لوله ها رعایت کنید.



نصب کولر گازی اینورتر ال جی



احتیاط:

  • از نصب درست دستگاه و پلیت به دیوار مطمئن شود زیرا احتمال افتادن دستگاه در ادامه کار وجود دارد.



نصب کولر گازی اینورتر ال جی

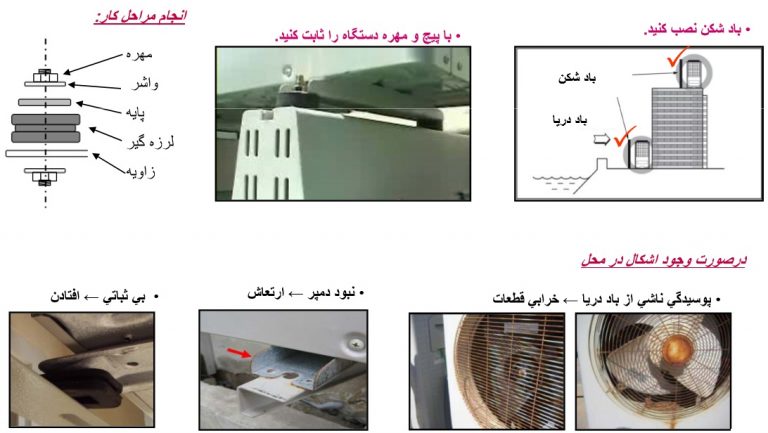

  • برای اینکه ارتعاشات اضافی کولر گازی گرفته شود از دمپر ضد ارتعاش برای ثابت کردن دستگاه استفاده کنید.

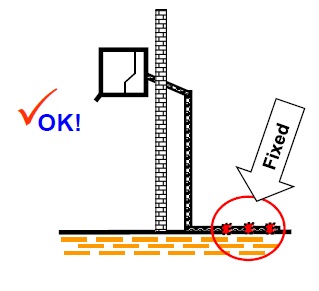

  • برای اطمینان از عدم افتادن کولر گازی در طوفان، زلزله و ... آن را با میخ یا سیم در جای خود محکم کنید.
  • اگر کولر گازی در نزدیکی دریا و رطوبت مستقیم است از مجاورت مستقیم آن خودداری کنید.



نصب کولر گازی اینورتر ال جی



مراحل لوله کشی / فلز لوله در فرآیند نصب کولر گازی اینورتر ال جی

  • از لوله هایی از جنس مس که دارای له شدگی یا رنگ پریدگی هستند استفاده نکنید زیرا ممکن است باعث گرفتگی شیر انبساط شود.
  • به علت خراب شدن لوله در فلر کاری هرگز از لوله های مسی با قطر کمتر از 0.8 میلیمتر استفاده نکنید.

انتخاب لوله مسی

ضخامت (میلی متر)
R410Aقطر بیرونی (mm)قطر ظاهری
۰٫۸۰۶۰۳۵۱/۴
۰٫۸۰۹٫۵۲۳/۸
۰٫۸۰۱۲٫۷۰۱/۲
۱٫۰۰۱۵٫۸۸۵/۸



احتیاط

  • تا زمانی که اتصال کامل نشده در لوله ها باید دارای درپوش باشد.
  • در هوای بارانی از لوله کشی اجتناب کنید.
  • لوله کشی را حدالامکان در زمان کمتری انجام دهید.
  • از ورود آب و گرد و خاک به لوله های جلوگیری کنید.

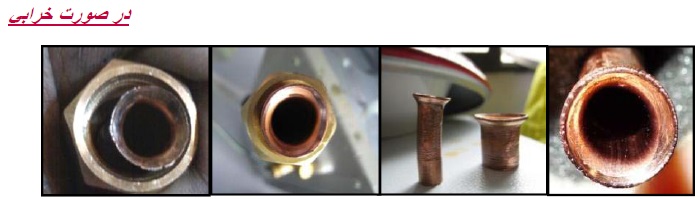

در صورت خرابی:

  • 6t لوله مسی

شرایط: عدم گرد بودن لوله، وجود پلیسه در لوله

باعث می شود تا در هنگام فلر کاری شکل تخم مرغی بگیرد.

احتمال بسیار زیاد نشتی گاز

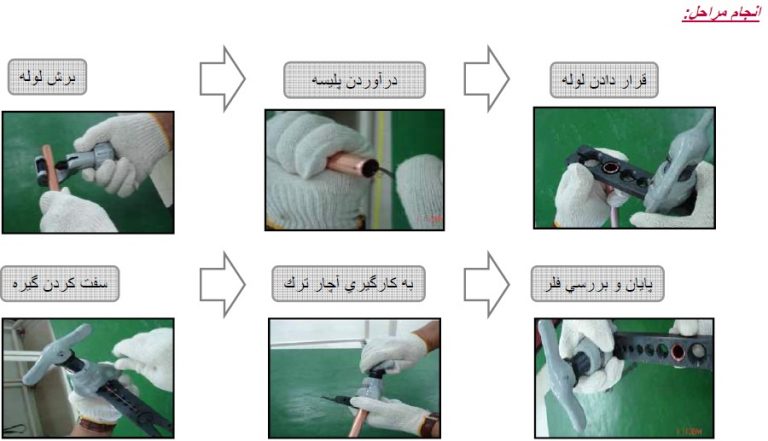

پس از اینکه لوله ها را برش دادید از ورود پلیسه ها به داخل لوله جدا خودداری کنید. در صورت ورود این پلیسه ها به داخل لوله باعث گرفتگی آن می شود.

همانطور که قبلا گفته شد از لوله هایی با قطر کمتر از 0.8 میلیمتر استفاده نکنید زیرا ممکن است در فلر کاری لوله آسیب ببیند.

نصب کولر گازی اینورتر ال جی

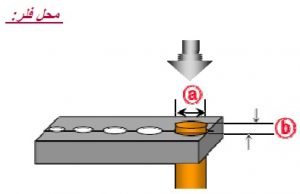

محل فلر

بهتر است تا از فلر های نوع کلاچ استفاده شود.

نصب کولر گازی اینورتر ال جی
R410A/ⓑ (mm)ⓐ(mm)ⓐ (inch)
نوع مهره ماسورهنوع کلاچ
۲٫۰ ~ ۱٫۵۱٫۳ ~ ۱٫۱۶٫۳۵۱/۴
۲٫۰ ~ ۱٫۵۱٫۷ ~ ۱٫۵۹٫۵۲۳/۸
۲٫۵ ~ ۲٫۰۱٫۸ ~ ۱٫۶۱۲٫۷۰۱/۲
۲٫۵ ~ ۲٫۰۱٫۸ ~ ۱٫۶۱۵٫۸۸۵/۸



نصب کولر گازی اینورتر ال جی

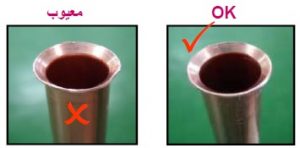

بررسی فلر کاری

  • محل فلر شده را با شکل تطبیق دهید.
  • اگر در صورتی که قسمتی که فلر کرده اید معیوب باشد دوباره آن را بریده و فلر کنید.



نصب کولر گازی اینورتر ال جی

به این مورد توجه کنید که در صورت فلر کاری نامناسب احتمال نشتی گاز وجود دارد.

نصب کولر گازی اینورتر ال جی

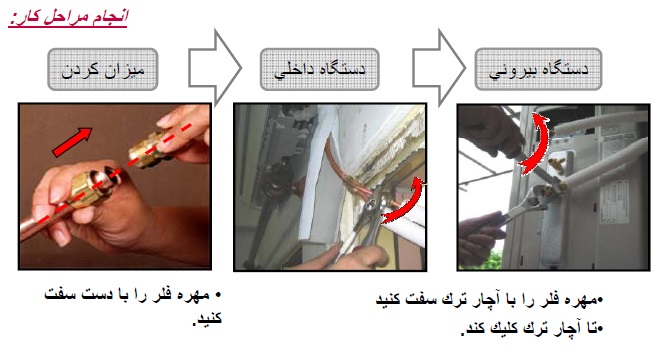

اتصال لوله ها

  • از پاک بودن فلر و عدم وجود گرد و خاک و شکاف در آن مطمئن شوید و مانع از ورود گرد و خاک و آب و دیگر اشیا خارجی به داخل سیستم شوید.
  • در هنگام اعمال مقادیر ترک در هنگام فلر کاری مقادیر زیر را در نظر داشته باشید. در صورت مقادیر نامناسب ترک ممکن از فلر معیوب شود.



ترکقطر بیرونی
kgf·㎜inchmm
۲٫۵~۱٫۸۱/۴Ø۶٫۳۵
۴٫۲~۳٫۴۳/۸Ø۹٫۵۲
۶٫۵~۵٫۵۱/۲Ø۱۲٫۷
۸٫۲~۶٫۳۵/۸Ø۱۵٫۸۸
۱۲٫۱~۹٫۹۳/۴Ø۱۹٫۰۵



نصب کولر گازی اینورتر ال جی

در صورت نامیزان بودن مقدار ترک، فلر معیوب شده و باعث می شود تا نشتی گاز بوجود آید.

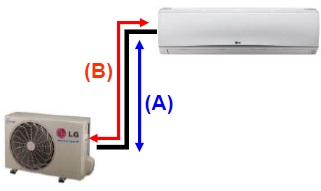

طول لوله استاندارد

  • انتخاب اندازه ی لوله از نکات مهم است و در صورتی که طول لوله کوچک باشد باعث می شود تا فشار بیشتری بر سیکل چرخش بیفتد و در نتیجه باید مشخصات ارائه شده برای طول لوله های انتخابی را رعایت کرد.
  • همچنین مدنظر داشته باشید که در صورت افزایش طول لوله باید ماده مبرد بیشتری را اضافه کنید و در صورتی که طول لوله بیش از حد افزایش یابد باعث کارکرد بیش از حد کمپرسور می شود.



ماده مبرد اضافی (g/m)حداقل/ حداکثرطول (m) (B)حداکثر ارتفاع(m) (A)طول استاندارد(متر)اندازه لولهظرفیت
Φ لوله Φ گاز
inchmminchmm
۱۰۳/۱۵۷۷٫۵۱٫۴۶٫۳۵۳٫۸۹٫۵۲۲٫۵kW(9kBtu/h)
۱۰۳/۱۵۷۷٫۵۱٫۴۶٫۳۵۳٫۸۱۲٫۷۳٫۵kW(12kBtu/h)
۲۰۳/۲۰۱۵۷٫۵۱٫۴۶٫۳۵۱٫۲۱۲٫۷۵٫۲kW(18kBtu/h)
۳۵۳/۲۰۱۵۷٫۵۳٫۸۹٫۵۲۵٫۸۱۵٫۸۸۷٫۰kW(24kBtu/h)



نصب کولر گازی اینورتر ال جی

لوله کشی کوتاه

  • صدای انتقال یافتن ماده مبرد در داخل لوله ها مستقیما به دستگاه داخل محیط منتقل می شود.
  • همانطور که گفته شد فشار زیادی بر سیکل چرخش اعمال می شود.

نصب کولر گازی اینورتر ال جی



اتصالات

پیش از استفاده از دستگاه همه اجسام را در آورید زیرا مانع ورود به سیستم می شود و در صورتی که قطر لوله با قطر شیر سرویس همخوانی نداشت از لوله های مسی برای این امر استفاده کنید.



نصب کولر گازی اینورتر ال جی

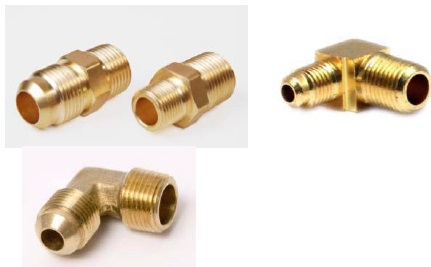

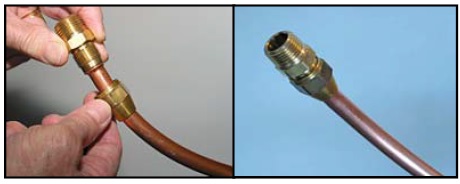

اتصالات فلر
نصب کولر گازی اینورتر ال جی

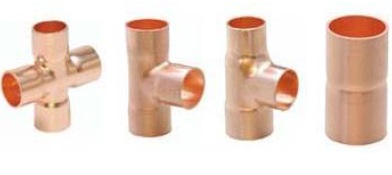

اتصالات سوکت



نصب کولر گازی اینورتر ال جی
مونتاژ اتصالات سوکت
نصب کولر گازی اینورتر ال جی
مونتاژ اتصالات فلر

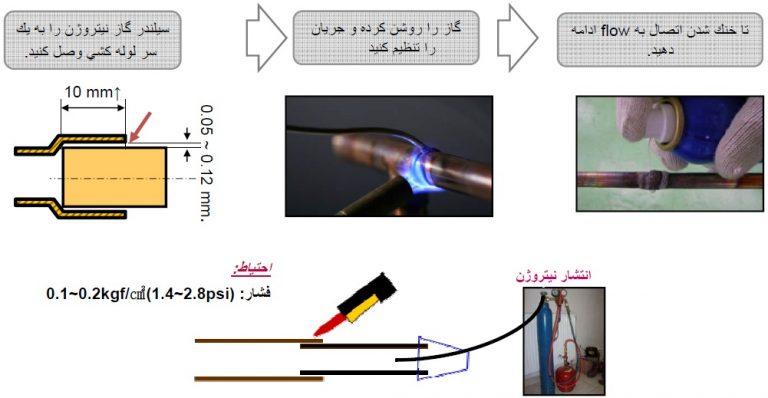

راهنمای جوشکاری

  • برای جلوگیری از گرفتگی لوله توسط ذرات کربن باید نیتروژن بدون هیچ فشاری در داخل لوله جریان داشته باشد.
  • جوشکاری از جمله مهارت هایی است که باید توسط افراد مجرب و ماهر انجام گیرد.
  • از عدم نشتی لوله ها اطمینان حاصل کرده و در تمامی مراحل کار جانب احتیاط را رعایت کنید.



نصب کولر گازی اینورتر ال جی

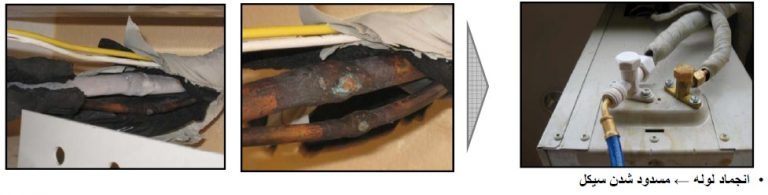

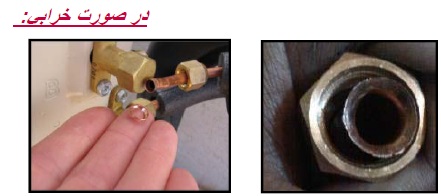

در صورت خرابی:

نصب کولر گازی اینورتر ال جی

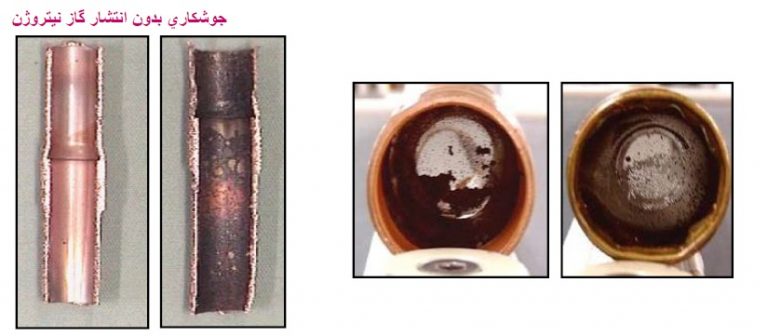

مشکل: ذرات کردن موجب گرفتگی فیلتر می شوند.

مشکلاتی که در یک سیکل چرخش ایجاد می شود: گرفتگی EEV، کمپرسور، قطعات متحرک، لوله کشی و ...

نصب کولر گازی اینورتر ال جی

مرحله سیم کشی در فرایند نصب کولر گازی اینورتر ال جی

  • در هنگام سیم کشی از سیم های چسب خورده و دارای زدگی و همچنین از سیم سیار استفاده نکنید زیرا منجر به اتصال و آتشسوزی و هم موجب شوک الکتریکی می شود.
  • در زمانی که از اتصال سیم single core استفاده می کنید برای عدم ایجاد حرارت و آتش آن را حلقه کنید.



نصب کولر گازی اینورتر ال جی

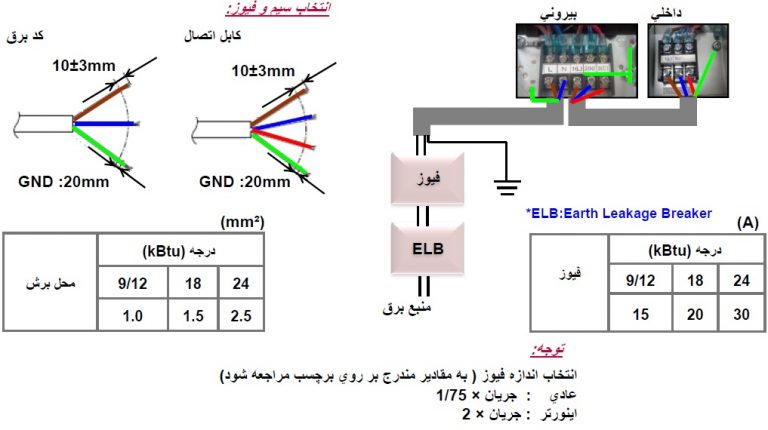

مشخصات سیم

  • همواره در سیم کشی برای عدم ایجاد حرارت و داغ شدن غیر عادی ترمینال مشخصات سیم کشی و فیوز ها را رعایت کنید.
  • در اکثر موارد توصیه می شود تا از فیوز های نشتی زمین در دستگاه های کولر گازی استفاده شود تا مانع از خراب شدن دستگاه یا نشتی یاب زمین شوید.



نصب کولر گازی اینورتر ال جی

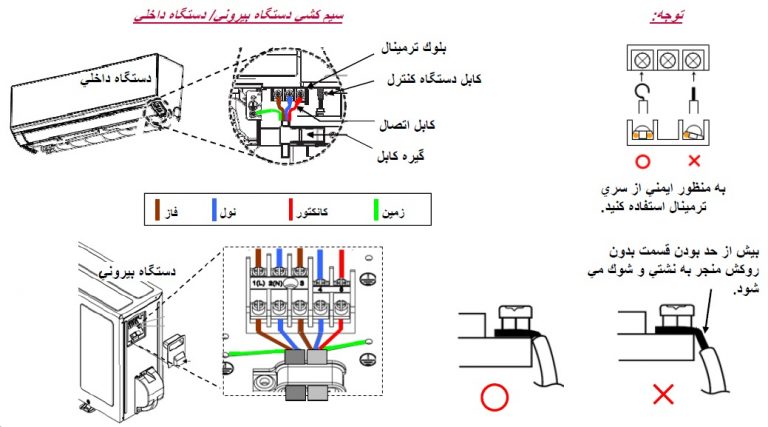

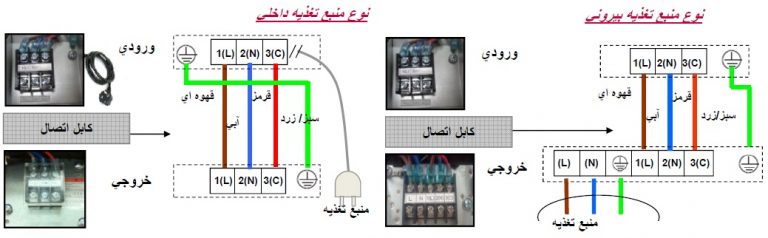

اتصالات سیم

  • تمامی سیم های مابین دستگاه داخلی و خارجی را با توجه به شماره ترمینال و رنگ مطابق یکدیگر وصل کنید.
  • اگر که شماره ترمینال و رنگ ها تطابق نداشته باشد خطای ارتباط ایجاد می شود. CH05, 53
  • پیچ ترمینال را کامل سفت کنید.
  • اگر اتصالاتی شل باشند باعث ایجاد شوک الکتریکی می شوند.
  • در اتصالات کابل نکشید.
  • در صورت استفاده از سیم بلند باعث ایجاد صدا شده و اتصالی می دهد. خطای CH 05,53



نصب کولر گازی اینورتر ال جی

نکات:

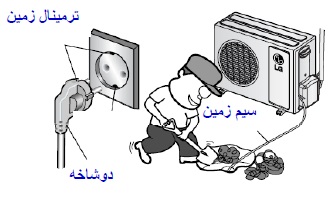

  • در صورتی که دو شاخه ی دستگاه دارای سیم اتصال به زمین باشد باید اتصال زمین دستگاه بیرونی را فراهم کنید و یا مسیر مستقل دیگری را برای اتصال سیم اتصال به زمین دستگاه ایجاد کنید.



نصب کولر گازی اینورتر ال جی

  • تمامی امور برقی اتصالات دستگاه داخلی و خارجی با یکدیگر و سیم اتصال زمین فیوز باید تماما طبق مقررات سیم کشی شرکت برق منطقه صورت پذیرد.

نصب کولر گازی اینورتر ال جی



در صورت خرابی

سیم کشی نادرست منبع تغذیه و یا نبود سیم زمین

  • ایجاد حرارت و جرقه و در نتیجه آتش سوزی در ترمینال
  • ایجاد شوک الکتریکی



نصب کولر گازی اینورتر ال جی



نکات

استفاده از لوازم برقی محدود به یک یا دو سال نیستند.

در بیشتر موارد مانند دیگر دستگاه ها کولر گازی نیز سالیان سال کار می کنند.

بنابراین در صورت عدم دقت در سیم کشی دستگاه باعث ایجاد آتش سوزی و شوک الکتریکی شده و به دستگاه صدمه وارد می شود.

افزودن طول سیم:

عایق لایه اول:

سیم ها را با یکدیگر لحیم کرده و برای کاهش مقاومت الکتریکی میان آن ها از روکش های حرارتی استفاده کنید.

عایق مرحله دوم:

برای جلوگیری از تماس سیم با رطوبت از نوار های عایق استفاده کنید.

نصب کولر گازی اینورتر ال جی

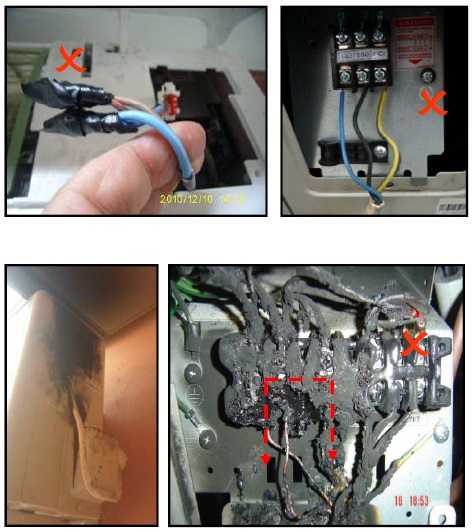

در صورت خرابی:

اتصالات نامناسب سیم

  • ایجاد حرارت در سیم و آتش سوزی
  • بروز خطای ارتباطی CH05) توقف عملکرد(



نصب کولر گازی اینورتر ال جی



نکات

در چنین مواردی تمامی اتصالات سیم کشی و لوله کشی متصل را دوباره بررسی کنید.

در صورت خرابی

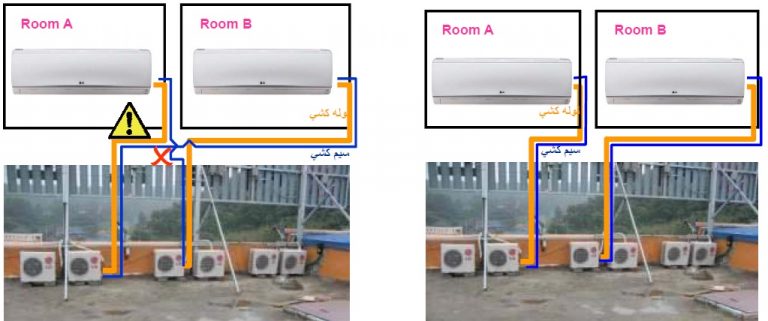

استفاده از اتصالات سیم کشی غلط در هنگام نصب دستگاه های مشابه و در یک محل که در نتیجه آن عدم کارکرد دستگاه و ایجاد شرایط غیر عادی است.



نصب کولر گازی اینورتر ال جی

مرحله عایق کاری و امور درین در فرایند نصب کولر گازی اینورتر ال جی

عایق کاری و امور درین / استاندارد

  • پس از آزمایش نشتی و اطمینان از عدم وجود آن عایق کاری کنید.
  • نشتی آب باید در کارکرد آزمایشی دستگاه مورد بررسی قرار گیرد.
  • برای جلوگیری از نشتی احتمالی آب دستگاه لوله و شیلنگ درین را با نوار وینیل به یکدیگر بپیچید.

مراحل کار:

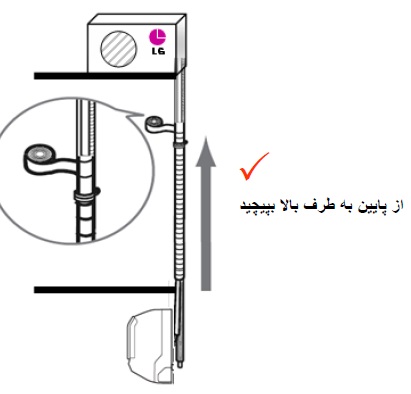

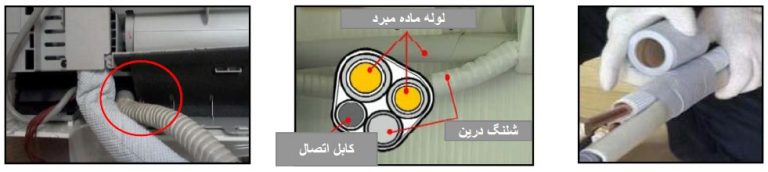

  • با نوار وینیل کابل ها، شلنگ تخلیه و لوله ماده مبرد را به یکدیگر بپیچید.



نصب کولر گازی اینورتر ال جی

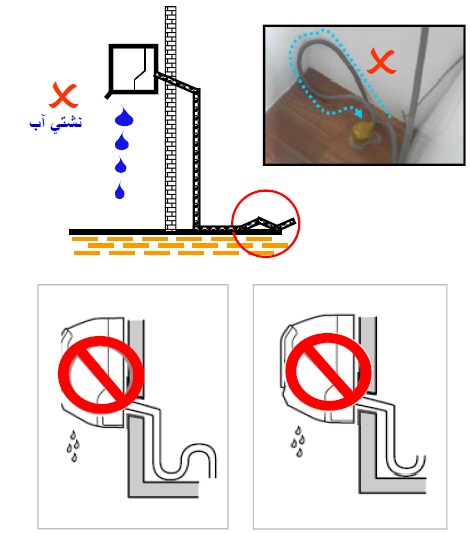

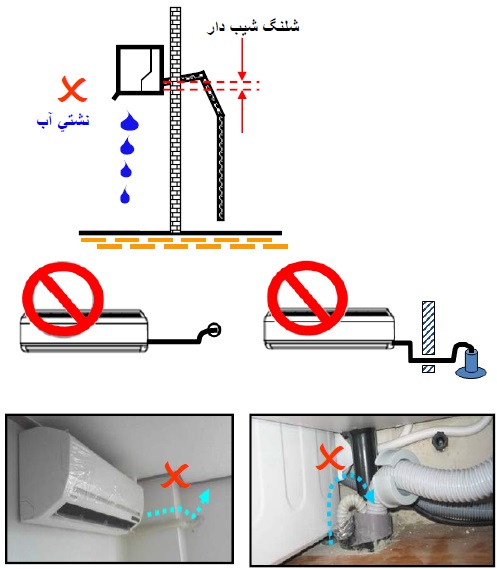

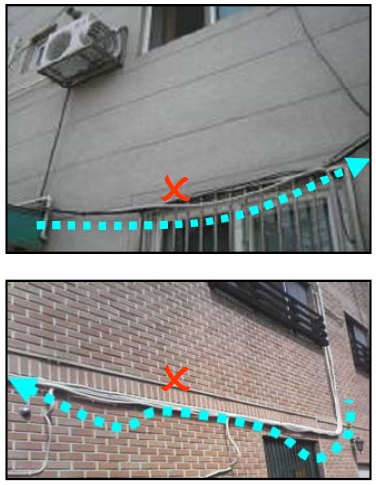

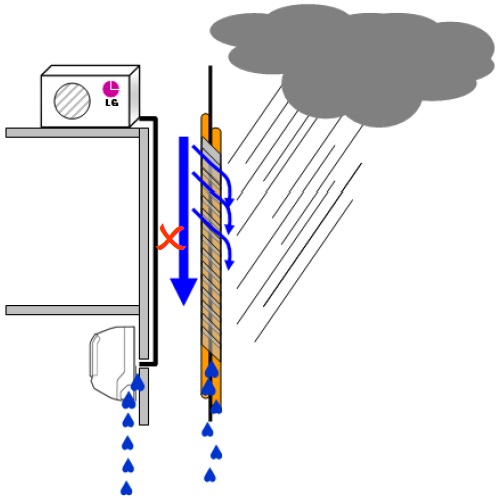

احتیاط: تمامی لوله کشی ها برای جلوگیری از نشتی احتمال آب باید رو به بالا باشند.

نصب کولر گازی اینورتر ال جی

عایق کاری و امور درین / کیس

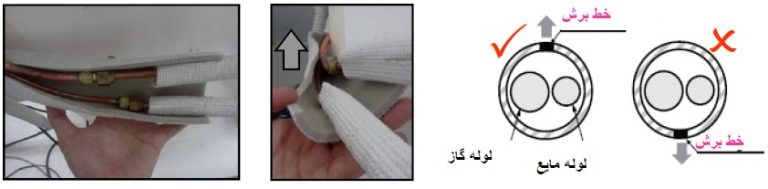

  • قسمت اتصال شلنگ بلند و شلنگ درین داخلی دستگاه را به طور کامل عایق کنید.
  • در صورتی که عایق به درستی گرفته نشود باعث نشت تبخیر آب و در نتیجه تغییرات دمایی منجرب خواهد شد.
  • اتصالات شیلنگ درین تماما عایق



نصب کولر گازی اینورتر ال جی

در صورت خرابی

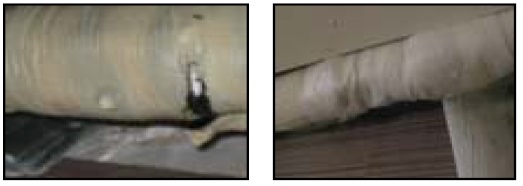

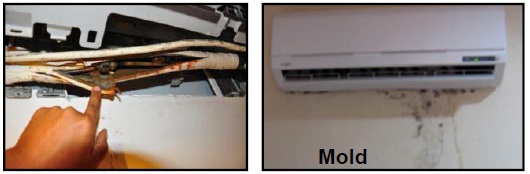

در صورت نشتی آب در اتصالات لوله های به یکدیگر باعث ایجاد قارچ در دیوار و محل اتصالات می شود.

نصب کولر گازی اینورتر ال جی نصب کولر گازی اینورتر ال جی

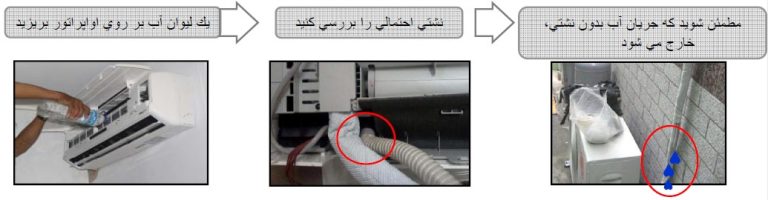

آزمایش نشتی آب

از تخلیه صحیح آب دستگاه اطمینان حاصل کنید. برای اینکار مقداری آب در آن بریزید و در صورتی که آب در داخل شیلنگ درین حلقه شد باعث ایجاد نشتی آب می شود.

بررسی تخلیه

نصب کولر گازی اینورتر ال جی

نکات

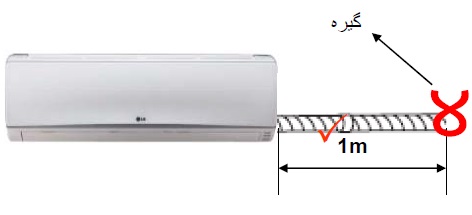

  • شلنگ درین برای تخلیه بهتر باید رو به پایین باشد.
  • شلنگ را در جای خود سفت کنید تا از خم شدن و حلقه شدن آن جلوگیری شود.
  • تمامی اتصالات به شلنگ درین باید به راحتی و با سهولت در دسترس باشد.
  • شلنگ درین را رو به پایین قرار دهید تا آب به راحتی از آن خارج شود.



نصب کولر گازی اینورتر ال جی



در صورت خرابی

شلنگ تخلیه دارای شیب رو به بالاست. در نتیجه آب حاصل از درین از داخل دستگاه خارج نمی شود



اشکال نشتی آب

شلنگ درین را در جای خود محکم کنید تا خم نشده و حلقه نزند.

در صورت خرابی

در صورتی که شلنگ درین خم شود موجب مسدود شدن آب خروجی شده و باعث نشت آب از دستگاه داخلی می شود.

در هنگام پیچیدن نوار وینیل به دور لوله ماده مبرد، کابل برق و شلنگ تخلیه باید عمل پیچیدن از سمت پایین به بالا صورت گیرد.



در صورت خرابی

هنگام اتصال لوله باید در مسیر بالا انجام شود. نوار وینیل همانطور که قبل گفته شد باید از پایین به بالا پیچیده شود تا از نشتی های احتمالی در هنگام بارندگی به داخل آن جلوگیری شود.

لوله خروجی آب درین را در هر یک متر یک بار توسط یک گره ثابت نگه دارید



در صورت خرابی

در صورتی که مسیر خروجی درین بیش از دو متر دچار افتادگی شود آب نمیتواند از آن خارج شود و در نتیجه باعث ایجاد نشتی در دستگاه داخلی می شود.



مرحله وکیوم و کارکرد آزمایش در فرایند نصب کولر گازی اینورتر ال جی

آزمایش نشت گاز

  • برای اینکه نیتروژن مایع به سیستم ورود نکند باید قسمت بالای سیلندر بالاتر از کف آن باشد.
  • از روش سنتی آب و صابون استفاده کنید تا نشتی را در سیستم بیابید.
  • به این موضوع توجه داشته باشید که در صورت نشتی گاز سیستم سرمایش از کارکرد مناسبی برخوردار نخواهد بود.

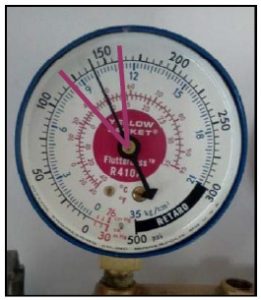

  • در صورتی که گیج عددs.i 150 را نشان داد شیر را ببندید.
  • علت این امر این است که نیتروژن بیش از اندازه بر سیستم کولر گازی تاثیر می گذارد.

وکیوم مرحله 1

  • هوای داخل سیستم حتما باید توسط پمپ وکیوم تخلیه شود.
  • تمام شیر های سرویس سمت مایع و گاز باید بسته شوند.



در صورت وجود هوا در سیستم:

  • فشار سیستم بیشتر می شود.
  • میزان سرمایش و گرمایش دستگاه تضعیف می شود.



زمانی که از ظرفیت 30 گالن در ساعت از وکیوم استفاده شود مدت زمانی برای تخلیه هوا توسط پمپ مورد نیاز است.



وکیوم مرحله 2

  • هوای داخل سیستم باید توسط پمپ وکیوم تخلیه شود.
  • تمامی شیر های سرویس سمت مایع و گاز باید بسته شوند.



رطوبت و هوا در داخل سیستم اثرات نامطلوبی دارد:

  • فشار در داخل سیستم بیشتر می شود
  • کارایی سیستم در سرمایش و گرمایش کاهش می یابد



وقتی از ظرفیت 30 گالن در ساعت از پمپ وکیوم استفاده شود مدت زمانی برای پایان کار پمپ نیاز است.



امور پایانی وکیوم

  • در این زمان گاز آماده ی ورود به سیستم است.
  • تمامی درپوش های دو طرفه و سه طرفه باید بر روی شیر قرار داشته باشند.
  • نشتی گاز از مواردی است در هنگام کارکرد آزمایش باید مورد بررسی قرار گیرد.
  • از نشتی های جزئی که ممکن است در آینده پیش آیند جلوگیری می شود.





ماده مبرد اضافی

  • برای شارژ کردن از حالت عمودی استفاده کنید.
  • قبل از شارژ بررسی کنید که آیا سیلندر دارای سیفون است یا خیر
  • برای بهبود سرمایش باید شارژ گاز 410a در حالت مایع باشد.



کارکرد آزمایشی

  • دکمه ی خاموش روشن را به مدت 3 تا 6 ثانیه نگه دارید تا به قسمت کارکرد آزمایشی دستگاه وارد شوید.
  • برای اطمینان از کارکرد صحیح کولر گازی اینورتر ال جی، جریان فشار کارد، ولتاژ و دیگر موارد را بررسی کنید.



نحوه عملکرد کارکرد آزمایش کولر گازی اینورتر ال جی

در این حالت دستگاه باید صرف نظر از دمای بیرون به مدت 18 دقیقه در شرایط زیر کار کند:

  • حالت سرمایش
  • کارکرد فن داخلی با حداکثر سرعت
  • Thermal روشن / کمپرسور روشن
  • جریان خودکار باد توسط پره های عمودی
  • کمپرسور با فرکانس ثابت



موارد زیر را بررسی کنید.

دمای هوای ورودی و خروجی دستگاه را بررسی کنید.

  • مطمئن شوید که دمای ورودی خروجی در حالت سرمایش بیش از 8 درجه سانتی گراد و در گرمایش بیش از 14 درجه سانتیگراد متفاوت باشند.



  • فشار سمت گاز شیر سرویس را اندازه گیری کنید.



فشار سمت گاز شیر سرویسدمای هوای بیروندمای مبرد
۸٫۵~۱۱٫۲㎏/㎠G

(۱۲۰~۱۶۰ P.S.I.G)

۳۵°C(95°F)R410A





  • اگر فشار افت کند یا بیش از حد مجاز باشد





  • با مراجعه به برچسب ولتاژ و جریان کارکرد را اندازه گیری کنید.
  • جریان و ولتاژ منبع تغذیه با مقادیر مشخص شده تطابق دارد.





سایر مواردی که باید بررسی شود.

  • افتادن ارتعاش و صدا: اطمینان از اینکه دستگاه های بیرونی و درونی بر روی سطوح محکم نصب شده اند.
  • نشتی برق: اتصال صحیح سیستم به زمین
  • کار نکردن یا کد خطای 05: اتصال در سیم کشی
  • نشتی آب: نصب شدن درست مسیر درین

ارسال دیدگاه

نشانی ایمیل شما منتشر نخواهد شد. بخش‌های موردنیاز علامت‌گذاری شده‌اند *
